HSJ-65/28 Extrudeuse de tuyau tressée en PVC avec four à chaleur et bobineuse de tuyau pour un fonctionnement facile

Le HSJ-65/28 Machine de fabrication de tuyaux tressés en PVC

Le diamètre:16 à 50 mm

Introduction générale:

Cette machine est utilisée pour produire des tuyaux de jardin en PVC renforcés de fibres.la couche interne et la couche externe sont en plastique PVC et la couche intermédiaire est en filet renforcé de fibresIl a de bonnes propriétés mécaniques et chimiques, ce qui convient au transport d'air à haute pression et corrosif, et d'eau liquide.Il est largement utilisé dans les machines, les mines de charbon, le pétrole, la chimie, l'irrigation agricole, le tuyau d'eau pour jardin, la construction, les produits civils (chauffage d'eau solaire, bouteille à gaz).

Paramètres du produit:

Principales composantes d'une usine complète

Les unités de machines suivantes composaient une ligne de production.

Seuls les extrudeurs Joecky sont à votre choix.

Des images détaillées:

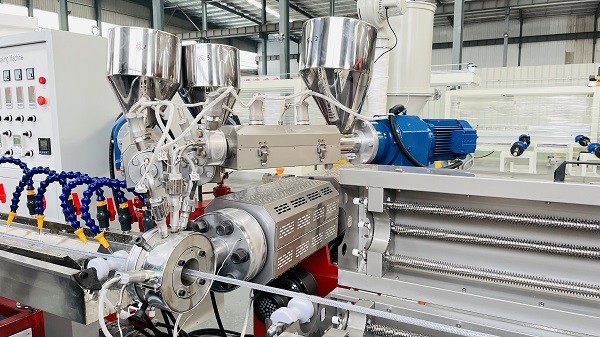

Le HSJ-65/28Extrudeuse à vis unique

Cette extrudeuse à vis unique 65/28 est équipée d'un moteur de 15 kW, spécialement conçu pour le traitement des granulés mous de PVC.avec une connexion fiable, et une distribution d'efficacité plus élevée, la puissance de l'extrudeuse peut atteindrejusqu'à 45 à 65 kg/h.

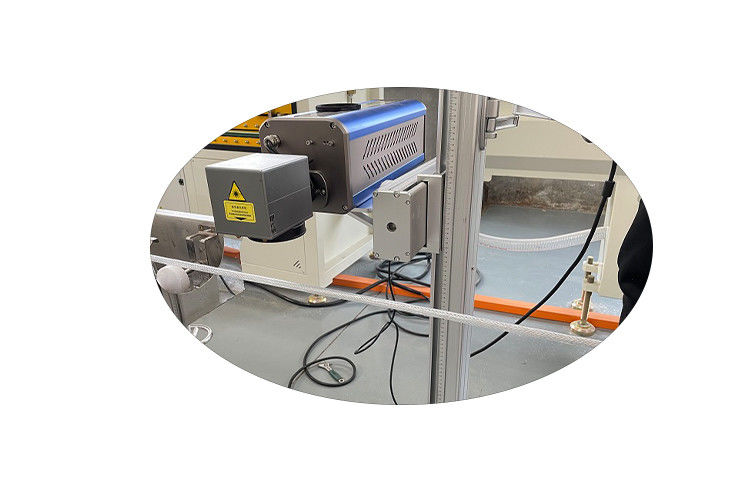

Lasers au CO2

Les lasers CO2 fonctionnent à une longueur d'onde de 10.6 à l'intérieur duquel se trouvent les éléments suivants: qui est bien absorbé par les matériaux en PVC,permettant une gravure ou une découpe efficaces,l'essencela chimie,l'irrigation agricole, tuyau d'eau de jardin, les projets de construction,produits civils (chauffage à l'eau solaire, fût à gaz).

Tête de moulage par extrusion

Les moules installés dans cette ligne de production, comprenaient au total deux ensembles, - le premier ensemble installé sur la première extrudeuse, fonctionnant comme l'extrudeuse de tuyau de couche interne.Le deuxième ensemble sera installé sur la deuxième extrudeuse, après l'unité de tresses de fibres.

3 couleurs de la ligne de marquage

Les trois couleursLes lignes de marquage sont facultatives.

Des lignes mono/double/trois couleurs sont disponibles pour la machine, avec 1/2/3 ensembles d'extrudeuses jockeys installés.Pour chaque couleur, il faut une mini extrudeuse HSJ-25mm séparée.

 Réservoir d'eau de refroidissement d'extinction

Le réservoir d'eau de refroidissement fonctionne pour refroidir le tuyau après la machine d'extrusion.Le matériau du réservoir d'eau adopte l'acier inoxydable S.S. 304, avec la peinture au chrome évitera efficacement son problème de rouille,et garantissent une longue durée de vie.

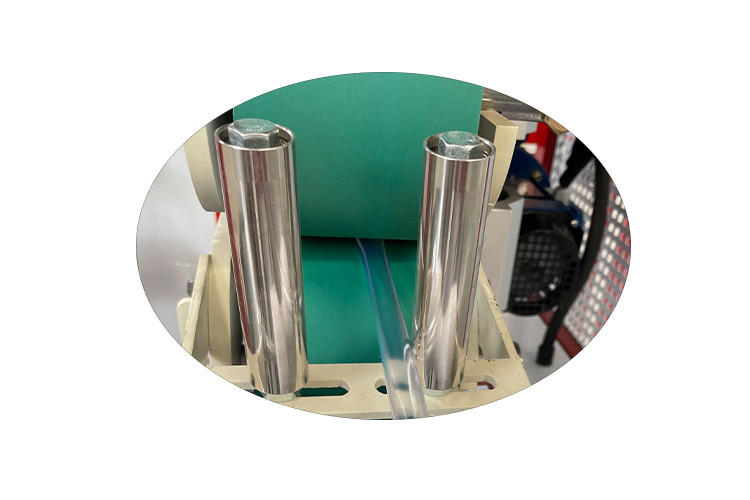

Machine de mise à mi-chemin/traction

C' est ça.La machine de traction/déplacement à deux chenillesIl est conçu pour tirer continuellement et de façon constante le tuyau en mouvement vers l'avant; ses caractéristiques de stabilité compacte et absolue en font une grande garantie pour une production stable.La courroie est entraînée par un moteur à fréquence, peut automatiquement changer sa vitesse de travail en synchronisation avec la vitesse de toute la ligne de production.

Machine à tresser des fibres ou des fils

La machine de tressage/tissage est destinée à faire la couche tressée de fibre centrale, pour renforcer le tuyau, de sorte que le tuyau puisse tolérer plus de pression d'eau.vous obtiendrez un tuyau à pression différente.

La machine de tissage est montée avec deux groupes de bouteilles de bobines, chaque groupe tournant dans une direction différente.

L'appareil de coulée de tuyaux
