Machine de fabrication de tuyaux ondulés en PVC à 42 tours par minute Capacité 2000 kg

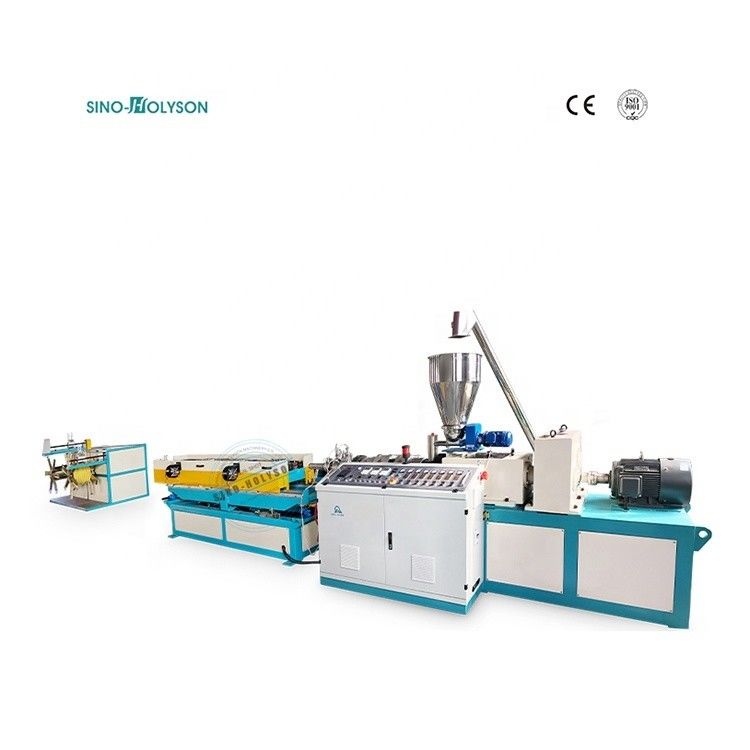

C' est ça.HSJZ-51/105 Machine de tuyauterie ondulée flexible en PVC Cette ligne de production utilisera directement du matériau en résine de PVC.et sa vitesse de production peut atteindre 5-15m/min.

Liste des composants principaux:

1. Sécheuse à trémie et chargeuse sous vide

2. HSJZ-51/105 extrudeuse à double vis (LD30/1)

3. Tête de moulage et de moulage ((avec mandrin complet et buses)

4. Machine de moulage (avec moule ondulé)

5.Coil de tuyauterie à deux positions

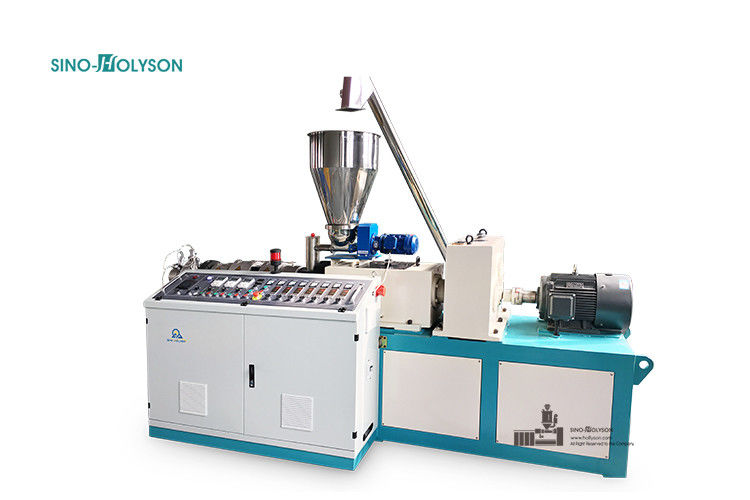

Extrudeuse à double vis conique HSJZ-51/105 est spécialement conçu pour la production de tuyaux en PVC, sa vis et le baril de taille est 51/105mm, LD 22/1, installé avec 18,5kw moteur de conduite, il peut garantir la sortie atteindre 60-100kg/h pour la résine en PVC.La vitesse de rotation de la vis est de 42 tours par minute., fonctionnant avec la boîte de vitesses de la série SZ-51(avec système de refroidissement à l'huile externe), qui garantissent un fonctionnement en douceur et fiable.

La vis et le barilUtilisation de 38CrMoAl, par procédé nitré, totalement zone 4 + zone 3 pour les adaptateurs et la tête croisée, pour les zones de chauffage et de refroidissement du tonneau.Les zones d'alimentation de la vis est hélicoïdale Grooved, avec un système de refroidissement par eau, et contrôlé par une vanne électrique et avec filtre à eau.

Système de fonctionnement:

Les écrans tactiles HMI/PLC sont de la marque Siemens/Omron

électronique: de Schneider, Siemens, Omron, ABB, etc.

Direction de l'opération: de droite à gauche, et 90 degrés vers la ligne.

Liste des composants principaux:
Écrou et baril:38CrMoAl, LD:22/1, pour les granulés de résine PVC
Une trémie de nourrissage visionnairedétecter l'alimentation du matériel
Le sèche-linge...Conserver la matière première à sec avant la production
Panel de fonctionnement propre -Réglage multi-directionnel

Ce moule de tuyau ondulé est principalement destiné aux conduits électriques de 16 à 50 mm, avec les buses et les mandrels nécessaires et les bandes chauffantes.La taille: 16-50 mm Matériau: acier de moule P20 ((3Cr2Mo), Dureté: 330-370HB ((30-36HRC), Norme exécutive: AISI-p20 GS-2311 ASSAB-618

Zones de chauffage: 2 zones, par méthode de chauffage électrique

Cette machine à moulage ondulé Il est installé avec 60 paires de moules ondulés, entraînés par un moteur à courant alternatif de 4 kW, régulé par un onduleur de fréquence.Au total 5 pièces souffleur va effectivement refroidir la température du tuyau.

Chaque paire ondulée est reliée entre elle par une vis et un boulon plaqué (voir l'image suivante).Il est ferme et stable dans la production, il présente les avantages d'un fonctionnement stable, très facile à utiliser.

L'image des paires ondulées est montrée dans l'image suivante. Deux cavité est en bas au moule. Toute taille peut être faite en deuxcavité, sauf si elle est inférieure à 32 mm, le plus couramment utilisé est 16 + 32 mm,20+25 mm.

Taille supérieure à 32 mm, sera faite en une seule cavité.
La grande taille, si elle est conçue en deux cavités, augmentera le poids de la traînée de formage, réduisant ainsi la vitesse de production.et une seule cavité garantira également l'efficacité.

Coil automatique de tuyauterie Cette machine max. vitesse de bobinage peut atteindre 250m/min, adopte le servo moteur de conduite, coopéré avec le système de guidage.le coupeur sera monté sur l'unité de bobine.

φ20-63 mm machine de fabrication de tuyaux en PEHDL'extrudeuse utilise une vis de 65 mm, LD30:1Les tuyaux finaux seront enroulés en rouleaux, pour les cadres de tuyaux principaux d'irrigation agricole.

Composants principaux de la machine:

1. HSJ-65 Extrudeuse à vis unique

2. Tête de moulage par extrusion (φ20-63 mm)

3. réservoir d'eau de refroidissement sous vide

4Deux machines à traction.

5. Machine à découper sans copeaux

6- Deux rouleaux de tuyauterie

φ16-50 mm Machine de fabrication de tuyaux ondulés en plastiqueL'extrudeuse utilise une vis de 65 mm, LD30:1Les tuyaux finaux seront enroulés en rouleaux, pour les cadres de tuyaux principaux d'irrigation agricole.

Composants principaux de la machine:

1. HSJ-65 Extrudeuse à vis unique

2. Tête de moulage par extrusion (φ20-63 mm)

3. Machine à moulage ondulée

4. Deux bornes de station (avec régulateur de tension)

Machine de coupe automatiqueCes deux machines fonctionnent toutes les deux comme unité de refroidissement pour réduire la température de l'eau, afin d'améliorer l'efficacité du travail de la machine.

* Soutien à la recherche et à la consultation.

* Soutien aux essais par échantillonnage.

* Visitez notre usine.

* Formation à l'installation et à l'utilisation de la machine.

* Ingénieurs disponibles pour l'entretien des machines à l'étranger.
