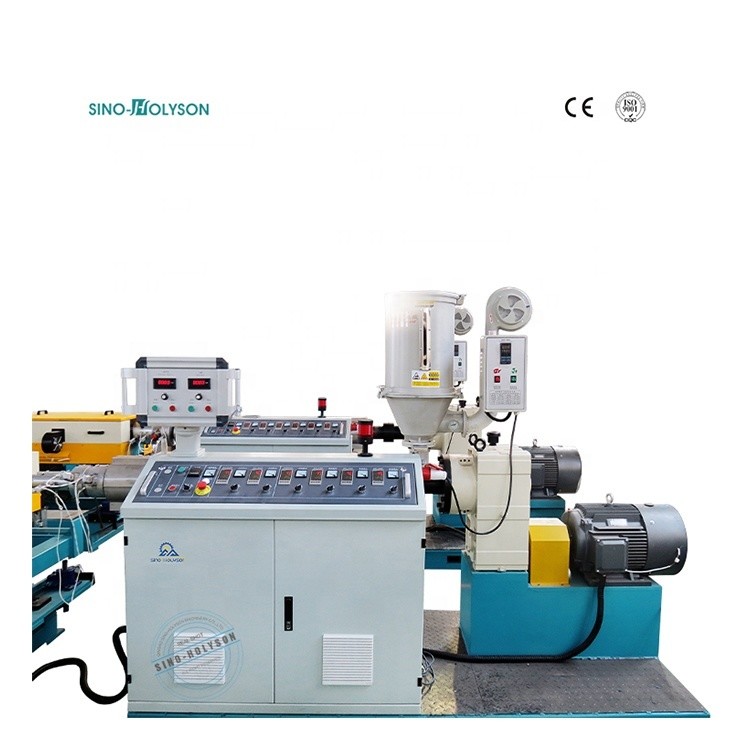

HSJ-65 PA Nylon 6/66 Machine de fabrication de tuyaux ondulés flexibles avec vitesse de vis de 75 tours par minute

C' est ça.HSJ-65/30 PA Nylon/HDPE ((PP)Flexible machine à tuyaux ondulés Cette machine peut atteindre une vitesse de production de 5 à 15 m/min.

Il a une conception de machine fiable, tout en étant à un prix compétitif.

Liste des composants principaux:

1. Sécheuse à trémie et chargeuse sous vide

2Extrudeuse à vis unique HSJ-65mm

3. Tête de moulage et de moulage ((avec mandrin complet et buses)

4. Machine de moulage (avec moule ondulé)

5.Coil de tuyauterie à deux positions

Extrudeuse à vis unique HSJ-65mm est spécialement conçu pour la production de tuyaux d'irrigation, sa vis et le baril de taille est de 65 mm, LD 30/1, installé avec 18,5 kW moteur de conduite, il peut garantir la sortie atteindre 200 kg / h pour MDPE-HDPE.La vitesse de rotation de la vis est de 75 tr / min., fonctionnant avec la boîte de vitesses de la série ZLYJ-173(avec système de refroidissement à l'huile externe), qui garantissent un fonctionnement en douceur et fiable.

La vis et le barilUtilisation de 38CrMoAl, par procédé nitré, totalement zone 5 + zone 8 pour les adaptateurs et la tête croisée, pour les zones de chauffage et de refroidissement par canon.Les zones d'alimentation de la vis est hélicoïdale Grooved, avec un système de refroidissement par eau, et contrôlé par une vanne électrique et avec filtre à eau.

Système de fonctionnement:

Les écrans tactiles HMI/PLC sont de la marque Siemens/Omron

électronique: de Schneider, Siemens, Omron, ABB, etc.

Direction de l'opération: de droite à gauche, et 90 degrés vers la ligne.

Liste des composants principaux:
Écrou et baril:38CrMoAl, LD:30/1, conception graduelle spéciale
Une trémie de nourrissage visionnairedétecter l'alimentation du matériel
Le sèche-linge...Conserver la matière première à sec avant la production
Panel de fonctionnement propre -Réglage multi-directionnel

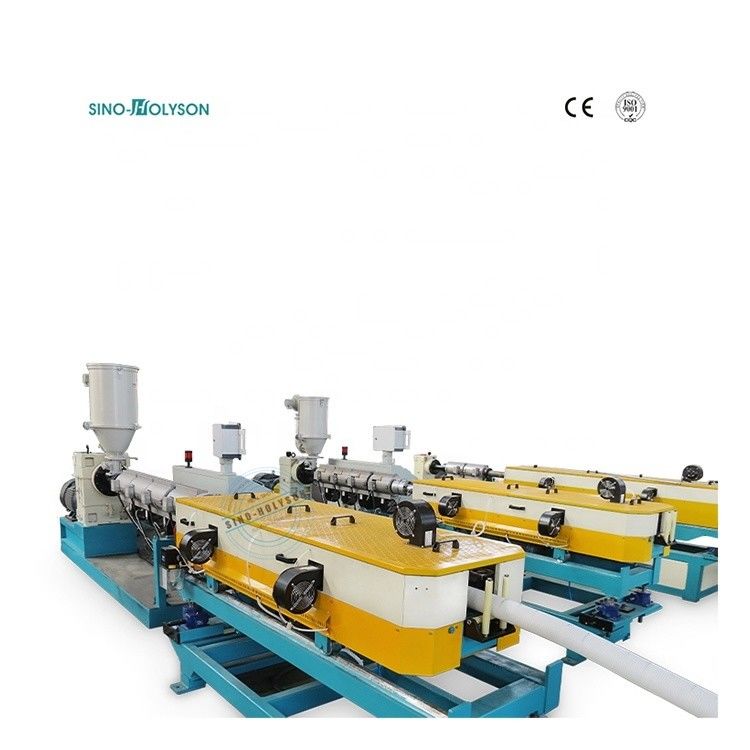

Cette machine à moulage ondulé Il est installé avec 60 paires de moules ondulés, entraînés par un moteur à courant alternatif de 3 kW, régulé par un onduleur de fréquence.Au total 5 pièces souffleur va effectivement refroidir la température du tuyau.

Par Chained Corrugated Paris, c'est une machine standard régulière commune. Elle n'a pas besoin d'être si strictement contrôlée en précision, donc le prix sera beaucoup plus bas, comparé à la conception à plus grande vitesse.Chaque paire ondulée sont reliés entre eux par une vis et un boulon plaqué (voir l'image suivante)Il est solide et stable en production.

L'image des paires ondulées est montrée dans l'image suivante. Deux cavité est en bas au moule. Toute taille peut être faite en deux cavités, sauf si elle est inférieure à 32 mm, le plus couramment utilisé est 16 + 32 mm,20+25 mm.

Taille supérieure à 32 mm, sera faite en une seule cavité.
La grande taille, si elle est conçue en deux cavités, augmentera le poids de la traînée de formage, réduisant ainsi la vitesse de production.et une seule cavité garantira également l'efficacité.

Coil automatique de tuyauterie Cette machine max. vitesse de bobinage peut atteindre 25m/min, adopte le servo moteur de conduite, coopéré avec le système de guidage.le coupeur sera monté sur l'unité de bobine.

φ9-32 mm machine de fabrication de tuyaux en PEHDL'extrudeuse utilise une vis de 75 mm, LD30:1Les tuyaux finaux seront enroulés en rouleaux, pour les cadres de tuyaux principaux d'irrigation agricole.(Il y a au total 2 bobines, une bobine pour les petites tailles jusqu'à 63 mm, une bobine pour les tailles jusqu'à 110 mm)

Machine de coupe automatiqueCes deux machines fonctionnent toutes les deux comme unité de refroidissement pour réduire la température de l'eau, afin d'améliorer l'efficacité du travail de la machine.

* Soutien à la recherche et à la consultation.

* Soutien aux essais par échantillonnage.

* Visitez notre usine.

* Formation à l'installation et à l'utilisation de la machine.

* Ingénieurs disponibles pour l'entretien des machines à l'étranger.
